Postingan ini membahas contoh soal jangka sorong dan jawaban pada mata pelajaran Fisika SMA kelas X. Jangka sorong adalah salah satu alat ukur yang digunakan untuk mengukur panjang, diameter luar dan diameter dalam suatu benda.
Jangka sorong terdiri dari 2 skala yaitu skala utama (satuannya: cm) dan skala nonius. Cara membaca hasil pengukuran jangka sorong:
- Tentukan hasil pengukuran oleh skala utama (dalam satuan cm) sampai tepat satu garis sebelum garis 0 pada nonius.
- Tentukan hasil pengukuran oleh skala nonius dengan cara melihat garis skala nonius yang berimpit dengan skala utama. Kemudian dikalikan dengan (nilai satuan terkecil) NST-nya 0,1 mm.
- Jumlahkan hasil pengukuran skala utama dan skala nonius (yang sudah dikali NST)
Contoh Soal 1

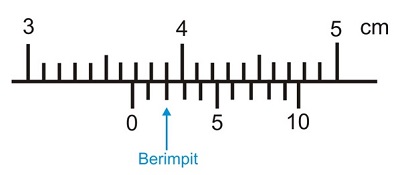

Perhatikan gambar pengukuran panjang balok di bawah ini.
Panjang balok tersebut adalah…
Pembahasan:
- Skala utama = 3,6 cm
- Skala nonius yang berimpit adalah garis ke-2 maka 2 dikali NST = 2 x 0,1 mm = 0,2 mm = 0,02 cm. Hasil pengukuran skala nonius adalah 0,02 cm.
- Jadi, panjang balok adalah (3,6 + 0,02)cm = 3,62 cm.
Contoh Soal 2

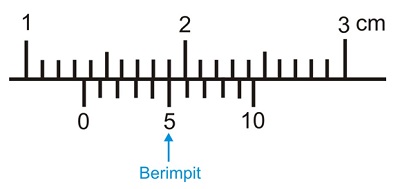

Perhatikan gambar pengukuran lebar balok di bawah ini.
Lebar balok tersebut adalah…
Pembahasan:
- Skala utama = 1,3 cm
- Skala nonius yang berimpit adalah garis ke-5 maka 5 dikali NST= 5 x 0,1 mm = 0,5 mm = 0,05 cm. Hasil pengukuran skala nonius adalah 0,05 cm
- Jadi, lebar balok adalah (1,3 + 0,05)cm = 1,35 cm.
Contoh Soal 3

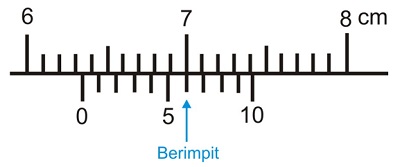

Sebuah benda diukur panjangnya menggunakan jangka sorong seperti gambar di bawah ini.
Hitunglah panjang benda tersebut!
Pembahasan:
- Skala utama = 6,3 cm
- Skala nonius yang berimpit adalah garis ke-6 maka 6 dikali NST= 6 x 0,1 mm = 0,6 mm = 0,06 cm. Hasil pengukuran skala nonius adalah 0,06 cm
- Jadi, panjang benda adalah (6,3 + 0,06)cm = 6,36 cm.
Contoh Soal 4

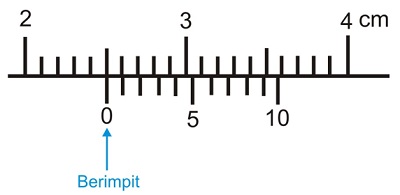

Salah satu sisi kubus diukur panjangnya dengan jangka sorong seperti gambar berikut.
Tentukan panjang sisi kubus !
Pembahasan:
- Skala utama = 2,5 cm
- Skala nonius yang berimpit adalah garis ke-0 maka 0 dikali NST= 0 x 0,1 mm = 0 mm = 0 cm. Hasil pengukuran skala nonius adalah 0 cm
- Jadi, panjang sisi kubus adalah (2,5 + 0)cm = 2,5 cm.
Contoh Soal 5

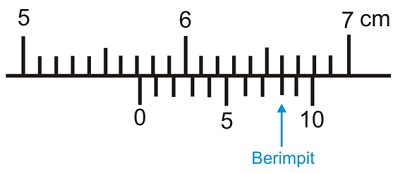

Perhatikan gambar hasil pengukuran panjang suatu benda pakai jangka sorong.
Panjang benda tersebut adalah…
Pembahasan:
- Skala utama = 5,7 cm
- Skala nonius yang berimpit adalah garis ke-8 maka 8 dikali NST= 8 x 0,1 mm = 0,8 mm = 0,08 cm. Hasil pengukuran skala nonius adalah 0,08 cm
- Jadi, panjang sisi kubus adalah (5,7 + 0,08)cm = 5,78 cm.
Itulah beberapa contoh soal jangka sorong fisika kelas 10 SMA dan pembahasan. Terima kasih telah berkunjung dan semoga bermanfaat.
